Générateurs d'air chaud industriels SB-A

Plage d'utilisation

Descriptif

Carrosserie double peau sans pont thermique avec armature et panneau en acier zingué d’épaisseur 10/10 mm. Isolant thermo-acoustique imputrescible en laine de verre de densité 40 kg/m3. Assemblage armature/ panneau par vis. Tous les panneaux sont démontables.

Foyer aluminié d’épaisseur 2 mm à inversion de flamme et de grand volume pour une faible charge thermique, fond de chambre en acier inox réfractaire AISI H 525.
Plaque d’adaptation brûleur pour recevoir un brûleur fioul ou gaz.
Moto-ventilateur centrifuge avec montage sur silentblocs. Transmission par poulie et courroie surdimensionnée de 25 % pour les modèles à moteur triphasé. Arbre ventilateur monté sur roulement à billes.

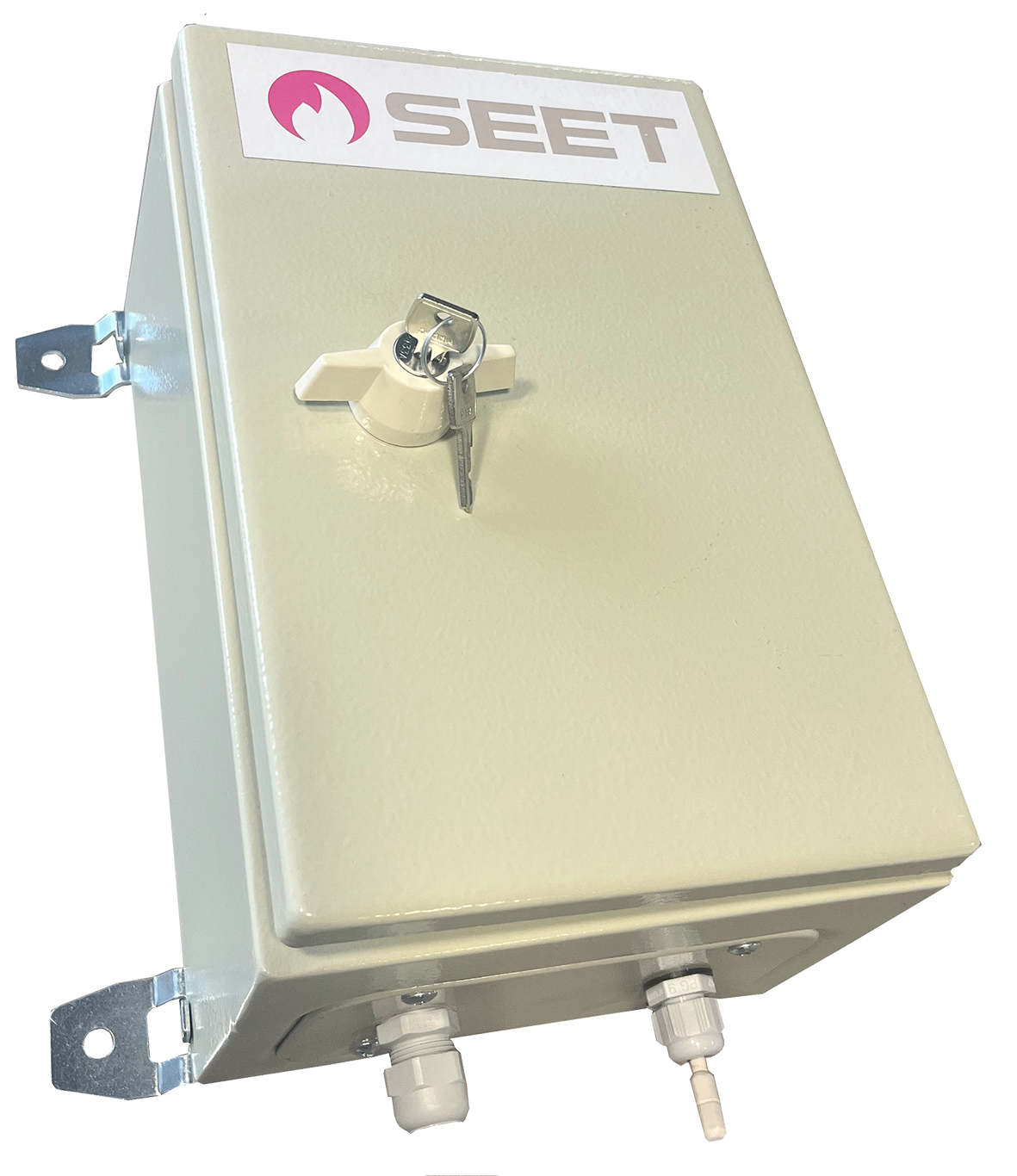

Tableau électrique intégré avec disjoncteurs magnéto-thermiques.
Airstats de commande ventilation (40° C), brûleur (80° C), de sécurité à réarmement manuel (90° C).

Avantages

chauffage autonome fioul ou gaz doté d'un foyer robuste pour une longue durée de vie
Coût d'installation réduit grâce à une mise en œuvre aisée au sol d'un seul appareil pour le chauffage de grands volumes - 1000 à 3000 m2 d'atelier
Technique de chauffage optimale par déplacement d'air, l'air froid est aspiré en partie basse pour être remplacé par de l'air chaud.

Applications

industries ● entrepôts ● garages ● gymnases ● ateliers

Caractéristiques

Documentations

Accessoires

Maintenance

Version horizontale

Versions extérieures

Modèles SB-A		SB 40	SB 50	SB 75	SB 100	SB 125	SB 150	SB 200	SB 250	SB 300	SB 350	SB 400	SB 500	SB 600	SB 750	SB 1000
Puissance thermique	kW	46.5	60.7	89.8	115.9	145.4	185.8	232.6	290.7	348.8	406.7	465.1	581.4	697.7	872	1163
Puissance nominale (Pnom)	kW	42.3	55	83	105.1	131.4	168	211.6	264.5	317.4	370.7	423.2	529	634.9	794	1058
Puissance minimale (Pmin)	kW	21.1	27.5	41.5	52.5	65.7	84	105.8	132.2	158.7	185.3	211.6	269	317.4	397	529
Débit d’air à 20° C	m3/h	3500	4300	5800	7800	9400	11100	15000	18500	20250	25800	31000	35000	43500	53000	72000
Pression disponible maxi	Pa	100	100	160	180	220	200	200	200	180	280	280	200	200	180	200
Alimentation électrique	Volts	mono 240		tri 400 + neutre + terre
Puissance moteur	kW	0.535	0.736	1.1	1.5	2.2	3	4	2 x 2.2	2 x 3.0	2 x 3.0	2 x 4.0	2 x 4.0	2 x 5.5	2 x 7.5	3 x 7.5
Efficacité énergétique saisonnière*	%	78.2	78.2	78	78.1	78.1	78	78	78.1	78	78	78.1	78	78	78	78
Émissions NOx* fioul / gaz	mg/kWh PCS	< 70 / classe 5

* avec brûleur Cuenod - fioul ou gaz

SB40 à SB400

SB500 à SB 750

Modèles	A	B	C	E	F	G	H
Modèles	mm	mm	mm	mm	mm	mm	mm
SB 40/50	760	950	1665	730	500	160	1390
SB 75/100	760	1150	1760	930	600	160	1490
SB 125/150	960	1290	2050	1070	700	160	1775
SB 200	960	1490	2050	1270	700	160	1775
SB 250/300	1160	1760	2380	1530	800	160	2120
SB 350/400	1160	2160	2380	1940	800	160	2120
SB 500/600	1360	2530	3060	2310	950	195	2740
SB 750	1360	3030	3100	2840	950	195	2730
SB 1000	1360	3930	3100	3740	950	195	2730

Modèles	I	L	M	Q	R	Ø	Poids
Modèles	mm	mm	mm	mm	mm	mm	kg
SB 40/50	1005	790	490	/	/	160	300
SB 75/100	1105	990	490	/	/	160	380
SB 125/150	1290	1140	590	/	/	200	600
SB 200	1290	1340	590	/	/	200	710
SB 250/300	1460	1480	800	/	/	250	900
SB 350/400	1460	1975	800	/	/	250	1150
SB 500/600	1850	2280	1100	1150	1990	300	1720
SB 750	1850	2800	1100	1150	1990	350	1900
SB 1000	1850	3700	1100	1150	1990	350	2300
