SEET Chauffage par air chaud et rayonnement

Aérothermes eau AE

Plage d'utilisation

  • Puissance thermique chaud de 6 à 118 kW
  • Puissance thermique froid de 6 à 34 kW
  • Débit d’air de 1480 à 10500 m3/h

Descriptif

  • Batterie cuivre ailettes aluminium, pression maxi 8 bars, température d’eau maxi 108 °C
  • Groupe moto-ventilateur hélicoïde avec pales de profil aérodynamique  silencieux  à haut rendement aéraulique ; classe F – IP54
  • Appareil réversible chauffage climatisation avec kit eau glacée

Avantages

  • Sécurité totale, chauffage sans flamme avec utilisation de l’eau comme fluide caloporteur
  • Chauffage sur mesure, modulable, à faible coût de mise en œuvre
  • Maintenance quasi inexistante

Applications

Plateformes logistiques ● Ateliers de travail ● Entrepôts de stockage ● Surfaces de vente ●   Halls d’exposition ● Gymnases ● Salles des fêtes  ● salles polyvalentes ● Établissements scolaires

Caractéristiques

Documentations

Accessoires

Maintenance

Ventilateur hélicoïde à pales en croissant

Grille longue portée pour soufflage horizontal

Grille rosace pour soufflage vertical

Modèles 3311 3312 3313 3422 3423 4422 4423 4502 4503
Standard
1 / 2
vitesses		 Puissance chaud eau 90/70°C - air 15°C GV kW 10,2 17,4 22,2 21,7 27,0 29,2 37,1 32,0 40,4
eau 80/60°C - air 15°C GV kW 8,3 14,3 18,2 17,8 22,2 24,1 30,7 26,4 33,4
eau 50/40°C - air 15°C GV kW 4,4 7,6 9,7 9,4 11,8 12,9 16,4 14,1 17,9
Débit d’air GV m3/h 1900 1810 1700 2640 2310 3300 3020 3850 3450
PV m3/h 1480 1440 1350 2470 1980 2860 2640 3100 2870
Portée d’air murale / verticale GV m 13 / 3,5 13 / 3,5 15 / 4,5
Niveau sonore à 5 m GV dB(A) 39 39 39 41 42 41 42 45 46
Puissance élec. / Intensité mono 230 V W / A 90 / 0,42 150 / 0,65 150 / 0,65
tri 400 V W / A - - - -
Hydraulique
eau 90/70°C		 débit eau GV l/s 0,12 0,21 0,26 0,26 0,32 0,35 0,44 0,38 0,48
pertes de charge GV kPa 3,3 1,8 1,5 2,8 2,1 5,6 4,4 6,6 5,2
Eau
glacée		 Débit d’air froid maxi GV m3/h - 1600 1500 - - 2900 2670 - -
Puissance froid eau 7/12°C - air 27°C kW - 3,9 5,0 - - 6,8 8,0 - -
(col)
Modèles 5502 5503 5552 5553 6552 6553 6632 6633 7712 7713
Standard
1 / 2
vitesses		 Puissance chaud eau 90/70°C - air 15°C GV kW 37,3 48,1 44,2 56,5 51,7 69,7 60,6 80,4 99,4 117,7
eau 80/60°C - air 15°C GV kW 30,5 39,5 36,1 46,2 42,5 58,0 49,7 66,8 81,7 97,4
eau 50/40°C - air 15°C GV kW 16,2 21,0 19,1 24,5 22,7 31,1 26,5 35,8 43,7 52,1
Débit d’air GV m3/h 4200 3960 5640 5100 6000 5700 7920 7150 13500 10500
PV m3/h 3360 3240 4800 4380 5040 4920 6600 5800 - -
Portée d’air murale / verticale GV m 15 / 4,5 18 / 5,0 18 / 5,5
Niveau sonore à 5 m GV dB(A) 45 46 46 47 46 47 50 51 61 62
Puissance élec. / Intensité mono 230 V W / A 150 / 0,65 420 / 2,00 520 / 2,50 -
tri 400 V W / A - 330 / 0,95 550 / 1,40 1100 / 2,00
Hydraulique
eau 90/70°C		 débit eau GV l/s 0,45 0,57 0,53 0,67 0,62 0,83 0,72 0,96 1,19 1,40
pertes de charge GV kPa 2,1 1,9 2,8 2,5 4,2 9,7 5,6 12,6 9,2 8,8
Eau
glacée		 Débit d’air froid maxi GV m3/h 3400 3200 - - 4860 4610 - - 8050 7290
Puissance froid eau 7/12°C - air 27°C kW 7,9 10,1 - - 11,0 17,3 - - 18,6 25,3
Tailles AE A B C D E F G H Ø J Poids*
mm mm mm mm mm mm mm mm ‘'' kg
3000 615 490 460 550 495 418 214 179 3/4'' 25
4000 720 570 480 620 590 486 211 171 1'' 41
5000 805 655 480 640 675 573 231 191 1'' 50
6000 915 735 505 640 765 647 226 176 1''1/4 53
7000 1070 860 570 710 920 768 262 212 1''1/4 67

Régulation

Sélecteur 2 vitesses

Boîtier avec interrupteur 3 positions GV/PV/Arrêt.

Dims 100 x 125 x 85 mm

Pour moteur 230V - 1 par AE.

BAE

Boîtier de commande 1 zone

avec interrupteur marche auto/marche forcée/arrêt thermostat 1 consigne



Boîtier disjoncteur

tri 400 V, avec interrupteur M/A,

protection magnéto-thermique, relais

pour raccordement régulation

TAE

Thermostat 1 consigne

avec interrupteur chaud/ froid/ arrêt

Boîtier de commande 1 zone

avec interrupteur marche auto/marche forcée/arrêt thermostat multiconsignes

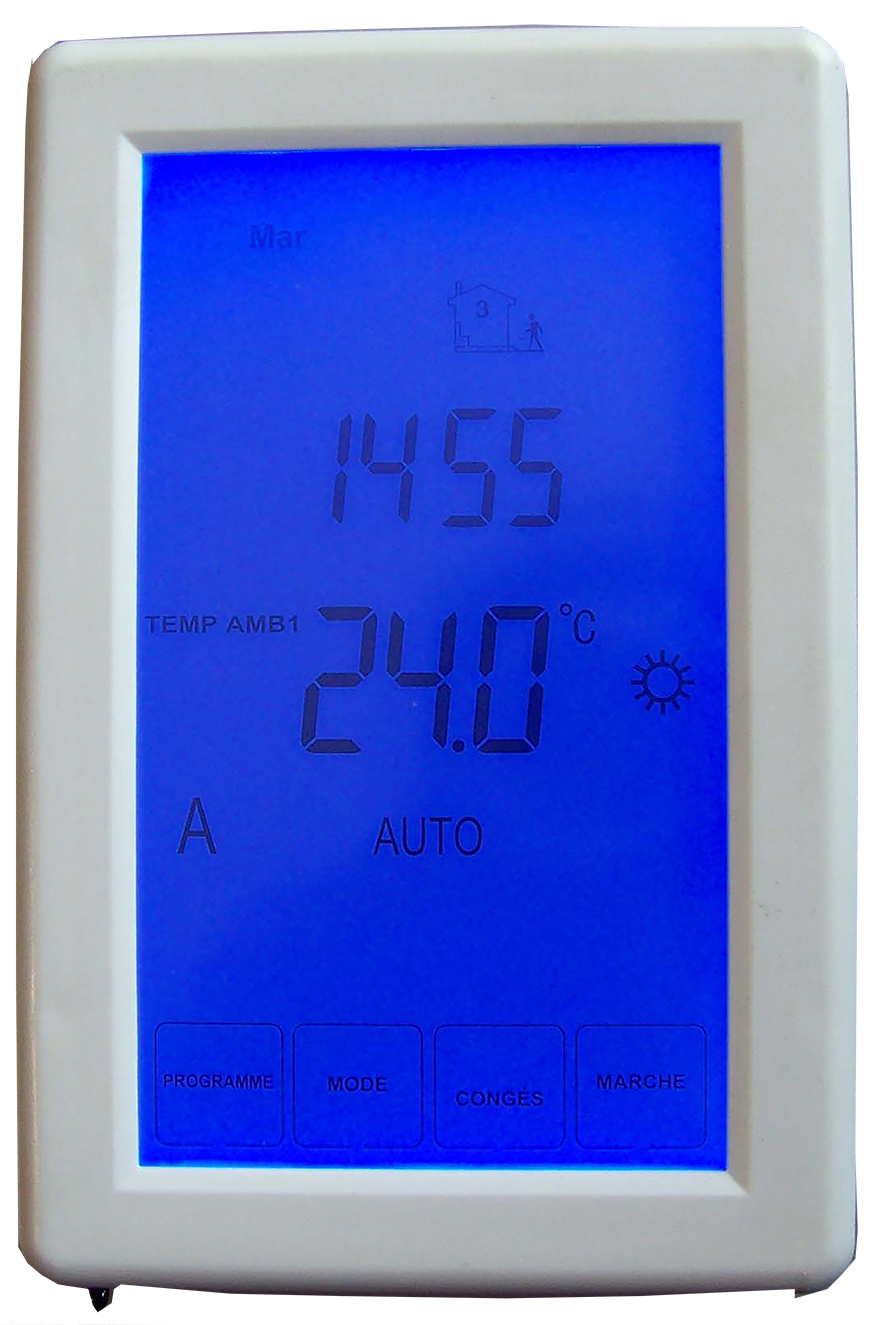

Coffret de commande pour aérothermes et brasseurs d’air

Avec thermostat multiconsignes, sonde à distance, horloge programmable hebdo/jour

Protection de ligne 10 A, interrupteur marche/arrêt ; Réarmement sécurité brûleur

Côté brasseur d’air, variation de vitesse, interrupteur marche/arrêt.

Thermostat de destratification 1 consigne.

Prévu pour commande de 1 à 8 aérothermes et de 1 à 20 brasseurs d’air DR/SDS.



notice

Coffret de commande pour aérothermes et destratificateurs

Avec thermostat multiconsignes, sonde à distance, horloge programmable hebdo/jour

Protection de ligne 10 A, interrupteur marche/arrêt ; Réarmement sécurité brûleur

Côté brasseur d’air, variation de vitesse, interrupteur marche/arrêt.

Thermostat de destratification 1 consigne.

Prévu pour commande de 1 à 8 aérothermes et de 1 à 20 brasseurs d’air DR/SDS.



notice
